    قسمت دوم





    * توصیه اکید میگردد یک مدل دلخواه
    ETABS را ایجاد نمایید.(تیر و ستون و بادبند و کفها) و به کمک دستورات

    Select که در این جلسه شرح داده شده اند، آنها را Select و Deselect نمایید تا کاربرد این دستورات را

    بخوبی به ذهن بسپارید.

    اگر از دستورات
    Select استفاده کرده باشید، حتما متوجه عباراتی همچون: Null، Dimension Line،

    Plank شده اید.اما این که این عبارات چه هستند در ادامه شرح داده میشوند.

    Null
    : در جاهایی مثل نور گیرها، احتیاج داریم که حتما یک المان خطی در آن قسمت داشته باشیم تا بار روی آن

    تعریف شود. (مبحث بارگذاری در جلسات بعدی شرح داده میشود) در این موارد و موارد مشابه در مدلسازی این

    قسمت، بعد از انتخاب دستور رسم المان خطی، مقطع
    None را برای آن المان انتخاب مینماییم و در پروسه

    بارگذاری مدل، بار را روی این مقطعِ
    None قرار میدهیم.حال اگر بخواهیم این المان خطی None را انتخاب

    نماییم، در هنگام استفاده از دستور
    by Line Object Typeعبارت Null را انتخاب مینماییم.با این عمل کلیه

    مقاطع
    None انتخاب میشوند و میتوان تغییرات لازم را روی آنها اعمال نمود.

    Dimension Line
    : همان خطوط اندازه هستند.برای اندازه گرفتن طول یک المان هم میتوان مختصات تقاط

    ابتدا و انتهای آن را قرائت نمود (مختصات المان در گوشه پایین سمت راست نمایش داده میشود که شامل سه

    مختصه
    X و YوZ میباشد) و هم این که از منوی View دستور Measure را انتخاب نمود.با انتخاب این دستور

    سه گزینه
    Line، Area وAngle قابل انتخاب هستند.به شکل زیر توجه کنید:








    حال به شرح سه گزینهLine، Area و Angle میپردازم.

    Line: در دو نقطه انتهایی خطی که میخواهید طول را اندازه گیری نمایید، کلیک کنید، برنامه طول خط را بلافاصله

    در نوار انتهایی پایین صفحه (در سمت چپ) نمایش میدهد.


    Area
    : در گوشه های سطحی که میخواهید سطح آن را اندازه گیری نمایید کلیک کنید و با رسیدن به گوشه آخر

    سطح مورد نظر
    دبل کلیک نمایید. برنامه بلافاصله مساحت و محیط را در نوار انتهایی پایین صفحه (در سمت چپ)

    نمایش میدهد.

    Angle
    : بر روی سه نقطه زاویه ای که میخواهید اندازه گیری نمایید کلیک نمایید (یکی در راس آن و دو تای دیگر

    در ضلعهای آن) برنامه بلافاصله مقدار زاویه را در نوار انتهایی پایین صفحه (در سمت چپ) نمایش میدهد.این زاویه در مقیاس درجه و مقدار آن همواره کمتر یا مساوی 180 گزارش خواهد شد.

    Plank1
    : این گزینه با انتخاب دستورby Wall/Slab/Deck Sections نمایش داده میشود.Plank در

    واقع نشان دهنده المان خاصی نیست، بلکه یک اسم اختیاری روی یک المان سطحی است که نرم افزار
    ETABS

    آن را انتخاب نموده و نشان دهنده این است که هر نوع سقفی را در
    ETABS میتوان مدل و انتخاب نمود.

    عناصر مربوط به هر طبقه کدامها هستند؟



    تیرها،کفها و گره های هر طبقه، در همان طبقه هستند و لذا مربوط به همان طبقه هستند، اما ستونها،بادبندها و

    دیوارهای برشی بین طبقات هستند.در نرم افزار
    ETABS ستون هر طبقه، ستونی است که سقف آن طبقه روی آن

    قرار دارد.در مورد دیوارهای برشی و بادبندها نیز، آنهایی که زیر سقف آن طبقه قرار دارند، جزء آن طبقه محسوب

    میشوند.

    به شکل زیر توجه نمایید.در این شکل با استفاده از دستور
    by Story Level طبقه چهارم (STORY4) انتخاب

    شده است:










    Snap ها:

    Snapها یا گیره ها درقسمت پایین نوار ابزار سمت چپ قرار دارند، این گیره ها در شکل زیر نشان داده شده اند:







    در ادامه به شرح هریک میپردازم.









    چسبیدن به گره ها در مدل و نیز محل تلاقی گرید ها











    چسبیدن به نواحی انتهایی المانها و نیز وسط المانها











    چسبیدن به محل تلاقی اعضا به یکدیگر و نیز محل تلاقی اعضا به Gridها











    چسبیدن به لبه اعضا و لبه Grid ها







    چسبیدن به نقاط شطرنجی نامرئی که در صفحه وجود دارد.این دستور کاربرد چندانی ندارد.



    انواع فایلها با پسوندهای متفاوت در
    ETABS

    دو نوع از پسوند فایلهای موجود در
    ETABSعبارتند از:

    .EDB (مخفف ETABS DATA BASE): این فایل از طریق دستور Openواقع در منوی File میتواند

    بازخوانی شود به شرط اینکه ورژن نرم افزار از ورژن نرم افزاری که فایل با آن مدل شده بالاتر یا مساوی باشد.

    .$ET
    در اصل بصورت یک فایل متنی است که از طریق آن کلیه اطلاعات مدل قابل بازیابی است.به کمک این فایل

    میتوان با استفاده از هر ورژتنی از نرم افزار هر فایلی را باز کرد.برای استفاده از این فایل باید از طریق دستور

    Import در منویFile، گزینه ETABS .e2k Text File را انتخاب نمود، و فایل $ET مدل مربوطه را

    Import نمود.

    به شکل زیر توجه نمایید:











    تا به این جا برخی از جنبه های مدلسازی نرم افزار را شرح دادم.در جلسات آتی وارد فاز مدلسازی شده و از

    دستوراتی که تاکنون بیان نموده ام به وفور استفاده خواهیم کرد.لذا از شما تقاضا دارم سعی کنید به اندازه کافی بر

    این مطالب تسلط پیدا کنید تا در ادامه کار با مشکل مواجه نشوید.


    باز هم یاد آور میشوم که اگر هرگونه سوال یا شبهه ای در مطالب ارائه شده وجود دارد، میتوانید به آدرس

    tarrah.saze@googlemail.com ایمیل بدهید و یا در قسمت نظرات، سوال خود را مطرح نمایید.

    از تمامی همکاران و دوستانی که با ارائه نظرات ارزشمند خود مرا در ارائه هرچه بهتر مطالب یاری میفرمایند،

    کمال تشکر را دارم.






    پایان جلسه پنجم







  2. 4 کاربر مقابل از جاودشت عزیز به خاطر این پست مفید تشکر کرده اند .

    arch_1 (28.03.2012),fa22 (03.09.2015),Mehraz (09.03.2012)

  3. # ADS
    تبلیغات در مدار
    تاریخ عضویت
    همیشه
    نوشته ها
    بسیاری



  4. Top | #7

    تاریخ عضویت
    28.01.2011
    عنوان کاربر
    عضو کارآمد
    ميانگين پست در روز
    0.16
    نوشته ها
    516
    تشکر ها
    1,932
    از این کاربر 1,824 بار در 556 ارسال تشکر شده است.
    سیستم عامل و مرورگر



    [دسترسی به لینک ها فقط برای اعضای انجمن امکان پذیر می باشد . همین حالا ثبت نام کنید]


    مدلسازی



    1) ابتدا برنامه را باز نمایید.در صفحه برنامه، قبل از انجام هر کاری، واحد جاری را بر روی واحد

    دلخواه قرار دهید.همانطور که در جلسات قبل اشاره کردم، محل تنظیم واحد جاری در قسمت پایین

    صفحه،سمت راست قرار دارد.به شکل زیر توجه نمایید:









    انواع واحدها در برنامه
    ETABS





    *توجه: همانطور که قبلا اشاره شد،اگر از ابتدا واحد جاری برنامه را بر روی واحد مورد نظر تنظیم

    ننمایید و بخواهید در طول مدلسازی آن را تغییر دهید، در اجرای برخی دستورات ممکن است برنامه

    واحد جدید را لحاظ نکند.البته اگر در یک نوع واحد (مثلا متریک)، تغییر واحد دهید، مشکلی پیش نمی

    آید.مشکل زمانی پیش می آید که بخواهید از یک نوع واحد به نوع دیگری تغییر واحد دهید.


    m---> cm (Okay)


    m---> ft (Not Okay)


    2) دستور New Model

    برای اجرای این دستور هم میتوانید از نوار ابزار بالای صفحه و هم از منوی
    File و هم به کمک کلید

    میانبر
    ctrl + N این دستور را فراخوانی نمایید.بعد از اجرای این دستور صفحه ای به شکل زیر

    باز میشود:




    همانطور که میبینید سه گزینه برای انتخاب وجود دارد... و اما توضیح این سه گزینه:

    Choose.edb: در ادامه خواهیم دید که برای تعریف مصالح و مقاطع و ... از منوی Define

    استفاده مینماییم.اگر در مدلسازی یک پروژه بدانیم که این پروژه از نظر ویژگی های مصالح و مقاطع

    مورد استفاده، با یک پروژه دیگر که قبلا مدل نموده ایم، مشترک است، میتوان به کمک این دستور،

    آن پروژه را انتخاب نمود.با این عمل کلیه مواردی که از طریق منوی
    Define در آن پروژه تعریف

    نموده ایم بعلاوه ویژگیهای صفحه
    Preferences وSet Building View Options ، عینا

    در این پروژه نیز کپی میشود.دقت نمایید که با استفاده از این دستور، هندسه مدل قبلی در مدل جدید

    کپی نمیشود.

    Default.edb: یک سری مقاطع پیش فرض در برنامه ETABS وجود دارد که آمریکایی هستند،

    با انتخاب این گزینه این مقاطع در مدل جدید، وارد میشوند.این گزینه برای ما کاربردی ندارد.



    No: این گزینه برای تعریف کردن کلیه مشخصات یک پروژه از ابتدا بکار میرود.

    *در اینجا فرض مینماییم که میخواهیم کلیه مشخصات پروژه را از ابتدا تعریف کنیم.گزینه
    No را

    انتخاب مینماییم.با انتخاب این گزینه پنجره ای به شکل زیر باز میشود:

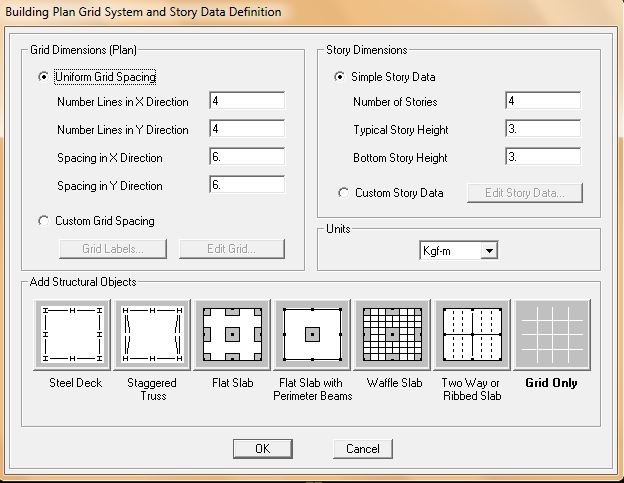

    صفحه فوق، صفحه تعریف
    Grid هاست.

    Grid چیست؟خطوطی فرضی هستند که به منظور تسهیل مدلسازی و مونتاژ اعضا در فرآیند

    مدلسازی، ایجاد میشوند.


    همانطور که در شکل فوق دیده میشود، این صفحه از سه قسمت اصلی تشکیل شده است:


    Grid Dimensions (Plan)
    : برای تعریف اطلاعات Grid ها در پلان.

    Story Dimensions: برای تعریف تعداد و مشخصات طبقات.

    Add Structural Objects: مجموعه ای از عناصر سازه ای (سقفهای موجود در برنامه) که

    میتوان آنها در در مدل وارد نمود.


    حال هر یک از گزینه های فوق را بطور کامل شرح میدهم:


    Grid Dimensions (Plan)

    Uniform Grid Spacing
    : این گزینههمانطور که از اسمش مشخص است، برای حالتی است

    که فاصله
    Grid ها در کل پروژه یکسان باشد.عملا چنین حالتی در پروژه ها به ندرت پیش می آید.

    Number Lines in X Direction: تعداد XGrid ها

    Number Lines in Y Direction: تعداد YGrid ها

    Spacing in X Direction: فاصله XGrid ها (که در کل پروژه یکسان است)

    Spacing in Y Direction: فاصله YGrid ها (که در کل پروژه یکسان است)

    اما
    XGrid و YGrid چیست؟

    XGrid: به Grid هایی میگویند که عمود بر محور X هستند.

    YGrid: به Grid هایی میگویند که عمود بر محور Y هستند.

    به شکل زیر توجه نمایید:


    در شکل فوق XGrid ها و YGrid ها در حالت Uniform Grid Spacing نمایش داده شده

    اند.

    Custom Grid Spacing: ما عملا بیشتر مواقع با این گزینه کار میکنیم.این گزینه برای تنظیم

    دلخواه فواصل
    Grid ها میباشد.با انتخاب این گزینه، دو گزینه Grid Labels و Edit Grids

    فعال میشود.

    Grid Labels: با زدن این دکمه پنجره ای به شکل زیر باز میشود:




    صفحه فوق دارای دو قسمت XGrid و YGrid میباشد.

    Beginning X ID و Beginning Y ID: انتخاب حرف و یا عددی که برای نامگذاری

    Grid ها استفاده میشود.اگر A وارد نمایید Grid ها به ترتیب A، B، ...C نامگذاری میشوند و اگر

    عدد 1 را وارد نمایید به ترتیب 1و2و... نامگذاری میشوند.البته این نامگذاری در هر زمان قابل تغییر

    است.

    دو گزینه بعدی مربوط به انتخاب محل شروع نامگذاری است که میتواند چپ به راست یا راست به چپ

    برای
    XGrid و پایین به بالا و یا بالا به پایین برای YGrid باشد.

    پس از تنظیماتِ دلخواه Ok کرده و به پنجره قبلی باز میگردیم.

    Edit Grid: با انتخاب این گزینه وارد قسمت تعریف Grid ها میشویم.صفحه ای که در این قسمت

    باز میشود به شکل زیر میباشد:







    حال به شرح قسمتهای مختلف این پنجره می پردازم.


    X Grid Data و Y Grid Data به ترتیب قسمتهای مربوط به معرفی XGrid وYGrid

    میباشند که شامل چند ستون میباشند.در ادامه این ستونها را از چپ به راست شرح میدهم.

    ستون اول: شماره ردیف
    Grid . این ستون توسط خود برنامه کامل میشود و کاربر توانایی تغییر آن

    را ندارد.

    ستون دوم (
    Grid ID): انتخاب نام برای Grid مورد نظر.بهتر است نامگذاری منطبق با نقشه

    های معماری باشد.

    ستون سوم (
    Ordinate): وارد نمودن فاصله Grid ها از هم و یا از مبدا.توضیح اینکه برای

    وارد نمود فواصل
    Grid ها به دو طریق زیر میتوان عمل نمود:

    به سمت راست صفحه فوق، در قسمت
    Display Grid as دقت نمایید.دو روش Ordinates و

    Spacing برای وارد کردن فواصل وجود دارد.

    روش
    Ordinates: در این حالت میبایست فاصل آکس مورد نظر،تا مبدا را وارد نمود.بطور پیش

    فرض مبدا گوشه پایینی سمت چپِ پلان میباشد.

    روش
    Spacing: در این حالت در ردیف مربوط به هر Grid، فاصله Gridِ بعدی نوشته

    میشود.ضمنا در این حالت آکس اول در مبدا مختصات فرض میشود.

    در شکل زیر پلان ستون گذاری یک ساختمان دلخواه نمایش داده شده است:

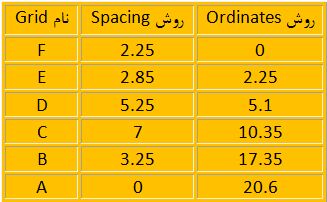

    در جدول زیر نحوه وارد کردن فواصل Grid ها به دو روش Ordinates و Spacing برای

    YGrid های شکل فوق، نشان داده شده اند.







    * دقت نمایید که طبق پلان، گرید F در مبدا قرار دارد.ضمنا در روش Spacing برای گرید A عدد

    صفر لحاظ شده زیر آخرین
    Grid است.

    ستون چهارم (
    Line Type): برای انتخاب اصلی (Primary) و یا فرعی (Secondary)

    بودن
    Grid. برای این منظور بر روی ردیف Grid دبل کلیک کنید.فرعی یا اصلی بودن Grid

    تاثیری در رفتار آن ندارد، فقط نامی که برای
    Grid های فرعی انتخاب مینمایید، در صفحه، نمایش

    داده نخواهد شد.

    ستون پنجم (
    Visibility): برای نمایش (Show) و یا عدم نمایش (Hide) یک Grid. اگر یک

    Grid را Hide نمایید دیگر توسط گیره ها (Snaps) قابل شناسایی نمیباشد.

    ستون ششم (
    Bubble Loc.): برای انتخاب محل نمایش نام Grid. میتواند در دو حالت

    Bottom و یا Top انتخاب شود.در جاهایی که تراکم Grid ها زیاد است میتوان با تغییر محل نام

    Grid نمایش Grid ها را بهتر نمود.

    ستون هفتم (
    Grid Color): برای تغییر رنگ Grid ها. با دبل کلیک روی آن پنجره ای باز

    میشود که میتوان رنگ
    Grid را به دلخواه تغییر داد.

    *توجه: در بالا و سمت راست پنجره تعریف
    Grid ها، شکل شماتیکی از Grid های تعریف شده،

    نمایش داده میشود.


    Units: در این قسمت میتوان واحد را تنظیم نمود.البته ما در ابتدای کار واحد را تنظیم مینماییم.

    Hide All Grid Lines: برای پنهان کردن کلیه Grid ها.

    Glue to Grid Lines: این گزینه به معنی چسبیدن به خطوطِ Grid میباشد.توضیح اینکه اگر

    این گزینه فعال باشد (تیک خورده باشد) با جابجایی
    Grid ها، اسکلت سازه نیز جابجا

    میشود.جابجایی
    Grid ها و اسکلت معمولا زمانی انجام میشود که نقشه معماری بنا به دلایلی تغییر

    میکند.

    Bubble Size: تنظیم اندازه حبابی که نام Grid در آن نوشته میشود.این عدد نشان دهنده قطر آن

    حباب میباشد.

    Reset to Default Color: اگر رنگ گریدها راتغییر داده باشیم با زدن این گزینه، رنگها به

    حالت پیش فرض برنامه تغییر مینمایند.

    Reorder Ordinates: این گزینه زمانی قابل استفاده است که گزینه Ordinates ( و نه

    Spacing) فعال باشد.اگر در زمان وارد کردن فاصله گریدها آنها را به ترتیب وارده نکرده باشیم، با

    زدن این گزینه فواصل بطور سعودی مرتب میشوند.

    تا به این جای کار Grid Dimension را تنظیم نمودیم.دکمه Ok را میزنیم و از این صفحه خارج

    میشویم.در قسمت بعد به شرح
    Story Dimension میپردازم.





    [دسترسی به لینک ها فقط برای اعضای انجمن امکان پذیر می باشد . همین حالا ثبت نام کنید]






  5. 5 کاربر مقابل از جاودشت عزیز به خاطر این پست مفید تشکر کرده اند .

    arch_1 (28.03.2012),fa22 (03.09.2015),Mehraz (09.03.2012),sirousb (09.03.2012)

  6. Top | #8

    تاریخ عضویت
    28.01.2011
    عنوان کاربر
    عضو کارآمد
    ميانگين پست در روز
    0.16
    نوشته ها
    516
    تشکر ها
    1,932
    از این کاربر 1,824 بار در 556 ارسال تشکر شده است.
    سیستم عامل و مرورگر


    [دسترسی به لینک ها فقط برای اعضای انجمن امکان پذیر می باشد . همین حالا ثبت نام کنید]


    Story Dimension:



    Simple Story Data: این حالت را زمانی انتخاب مینماییم که ارتفاع طبقات یکسان باشد.گزینه

    های موجود در این قسمت عبارتند از:

    Number of Stories: تعداد طبقات که برابر با تعدا سقفها میباشد.

    Typical Story Height: ارتفاع آکس به آکس طبقات.

    Bottom Story Height: ارتفاع پایین ترین طبقه.فاصله آکس سقف اول از روی فونداسیون.

    Custom Story Data: در صورتیکه ارتفاع طبقات یکسان نباشد این گزینه را انتخاب مینماییم.با

    انتخاب این گزینه،دکمه
    Edit Story Dataفعال میشود. با فشردن این دکمه پنجره ای به شکل زیر

    باز میشود:









    در این پنجره نیز، چند ستون وجود دارد که به شرح هریک میپردازم:

    ستون اول: شماره ردیف طبقات. این ستون توسط خود برنامه کامل میشود و کاربر توانایی تغییر آن را

    ندارد.


    ستون دوم (Label): نامگذاری طبقه.هر نام دلخواهی را میتوان وارد نمود.اما معمولا نامگذاری پیش

    فرض برنامه مناسب است.


    ستون سوم (Height): ارتفاع آکس هر طبقه از آکس طبق زیری

    ستون چهارم (Elevation): این ستون توسط برنامه تکمیل میشود و نشان دهنده آکس هر طبقه از

    Base میباشد.در این ستون باید ارتفاع بالاترین طبقه، برابر با ارتفاعی (H) باشد که در محاسبه پریود

    طبیعی سازه استفاده میشود.


    ستون پنجم (Master Story): میتوان طبقه یا طبقاتی را بعنوان اصلی (Master) انتخاب نمود.

    ستون ششم (Similar to): میتوان سایر طبقات را که بعنوان Master انتخاب نشده اند، با یکی از

    طبقات
    Masterو یا با هیچکدام (None) متشابه در نظر گرفت.

    کاربرد دو ستون فوق در تسهیل فرآیند مدلسازی است به این صورت که میتوان به کمک دستور موجود

    در پایین و سمت راست صفحه اصلی برنامه عملیات مدلسازی را بین حالتهای


    One Story
    ، All Stories و Similar Stories انجام داد.

    (در جلسات قبل جای این دستور نشان داده شده، اما برای یاد آوری مجدد در شکل زیر نمایش داده

    میشود.)









    اگر در حالت One Story باشیم مدلسازی فقط در همان طبقه ای که پلان آن فعال است انجام میگیرد،

    اگر در حالت
    All Stories باشیم مدلسازی در کلیه طبقات و اگر در حالت Similar Stories باشیم،

    مدلسازی در طبقات متشابه انجام میگیرد.


    ستون هفتم (Splice Point) و ستون هشتم (Splice Height): تعیین محل وصله در ستونهای سازه

    های فولادی.این گزینه هیچ گونه تاثیری در فرآیند تحلیل و طراحی ندارد و کاربرد آن فقط در برنامه

    هایی است که به کمک خروجی
    Etabs، نقشه های اجرایی رسم میکنند.لذا ما با این دو ستون آخر

    کاری نداریم.



    *توجه: برای اطلاع از ضوابط مربوط به وصله ستونها و محل آنها، صفحه 362 آیین نامه فولاد چاپ

    1387 و نیز صفحه 129 آیین نامه فولاد چاپ 1384 را مطالعه نمایید
    .


    Reset Selected Rows
    : برای به حالت پیش فرض برگرداندن هریک از ردیفهای تغییر داده

    شده. (خودتان امتحان کنید!)


    Change Units
    : برای تغییر واحدها. ما واحد جاری را در ابتدا تعیین مینماییم.

    بعد از تنظیم اطلاعات مربوط به طبقات، Ok کرده و به پنجره قبلی باز میگردیم.

    خب...! قبل از اینکه به ادامه مدلسازی برگردیم بهتره برای تنوع هم که شده، بحث را عوض کنیم!

    پدیده ستون کوتاه یا Short Column در سازه های بتنی چیست؟

    تجربه نشان داده است که در سازه های بتنی در یک طبقه خاص، ستونهای کوتاه، در جریان زلزله

    بیشتر از ستونهای بلندتر در آن طبقه آسیب میبینند.نمونه ای از ایجاد پدیده ستون کوتاه در زمینهای شیب

    دار و نیز در جاهایی که تیر نیم طبقه داریم رخ میدهد.به شکل زیر توجه نمایید:










    اما علت آسیب پذیری بیشتر ستونهای کوتاه در جریان زلزله چیست؟

    در جریان زلزله ستونهای کوتاه و بلند در یک طبقه با سطح مقطع عرضی یکسان، به یک اندازه

    جابجایی افقی خواهند داشت.بعلت اینکه هر چه طول ستون کوتاهتر باشد سختی آن بیشتر است، لذا

    ستونهای کوتاه برای اینکه بخواهند به اندازه ستونهای بلند جابجایی افقی بدهند باید جذب نیروی بیشتری

    داشته باشند و لذا اگر برای چنین نیرویی طراحی نشده باشند، در جریان زلزله آسیبهای جدی خواهند

    دید.









    پدیده ستون کوتاه اغلب به صورت ترک خوردگیهای X شکل نمایان میشود.این نوع آسیب ستونها تاشی

    از گسیختگی برشی میباشد.به شکل زیر توجه نمایید:








    در ساختمانهای جدید باید حتی الامکان طرح معماری به گونه ای باشد که از تشکیل ستون کوتاه

    جلوگیری به عمل آید.اما در ساختمانهای قدیمی که ستون کوتاه در آنها وجود دارد چه کاری میتوانیم

    انجام دهیم تا اثر ستون کوتاه را کاهش دهیم؟ شما پاسخ دهید!



    پایان جلسه ششم-قسمت دوم

  7. 4 کاربر مقابل از جاودشت عزیز به خاطر این پست مفید تشکر کرده اند .

    fa22 (03.09.2015),Mehraz (10.03.2012),sirousb (10.03.2012)

  8. Top | #9

    تاریخ عضویت
    28.01.2011
    عنوان کاربر
    عضو کارآمد
    ميانگين پست در روز
    0.16
    نوشته ها
    516
    تشکر ها
    1,932
    از این کاربر 1,824 بار در 556 ارسال تشکر شده است.
    سیستم عامل و مرورگر
    جلسه هفتم قسمت اول


    تا به اینجا با روش تعریف Grid ها در پلان و ارتفاع، آشنا شدیم.اگر به هر دلیل مجبور به تغییر Gridها شدیم،به

    طرق زیر میتوان عمل نمود:

    1) استفاده از منوی
    Editبالای پنجره اصلی برنامه








    در این حالت میتوان دو گزینه Edit Grid Dataو یا Edit Story Data را انتخاب نمود که به ترتیب

    مربوط به گریدهای پلانی و گریدهای طبقات میباشند.

    * بعد از انتخاب Edit Grid Data ، روی Edit Grid کلیک نمایید، با این عمل پنجره ای به شکل زیر باز میشود:







    در این صفحه روی گزینه Modify/Show Systemکلیک نمایید تا وارد صفحه ویرایش گریدها شوید.

    * بعد از انتخاب
    Edit Story Data، روی Edit Story کلیک نمایید.تفاوتی که این حالت با

    Edit Grid Data
    دارد این است که در این حالت مستقیما وارد صفحه ویرایش گریدها میشوید.

    2) کلیک راست در یکی از نماها

    دو گزینه Edit Grid Data و Edit Story Dataوجود دارد، که در این حالت نیز دقیقا همانند روش قبل

    میتوان وارد صفحه ویرایش گریدها شد.

    3) دبل کلیک بر روی یکی از گریدها.دقت کنید که در این روش مستقیما وارد صفحه ویرایش گریدهای پلانی میشوید

    و ضمنا در این روش امکان ویرایش گریدهای طبقات در این روش وجود ندارد.



    خب....تا اینجا تعریف و ویرایش گریدها را در پلان و در ارتفاع فرا گرفتید.اکنون ادامه توضیحات:






    اگر یادتان باشد گفتم در قسمت پایین صفحه فوق یک سری سقف پیش فرض وجود دارد.بنده به شخصه در طی این

    چند سالی که با این نرم افزار کار کرده ام، هیچ گاه از این سقفهای پیش فرض استفاده ننموده ام! اما برای اینکه

    بحث ناقص نماند یک اشاره مختصری به آنها میکنم.

    Steel Deck: برای تعریف سقفهای کامپوزیت از این گزینه استفاده میشود.

    Staggered Truss: کمربند خرپایی.این قسمت مربوط به ساختمانهای مرتفع تحت بار باد میباشد.

    Flat Slab: دال تخت.دالها مستقیما روی ستونها قرار میگیرند .

    Flat Slab with Perimeter Beams: دال تخت با تیرهای پیرامونی.در این حالت ستونهای پیرامونی

    توسط تیرهایی به هم متصل میشوند.

    Waffle Slab: دال مجوف. دالهای مجوف نوعی از اجرای دالها هستند نه سیستم خاص.

    Two Way or Ribbed Slab: برای تعریف دالهای دو طرفه.

    Grid Only: این گزینه که حالت پیش فرضِ برنامه نیز روی همین گزینه سوییچ است، مربوط به حالتی است که

    نمیخواهیم از سقفهای پیش فرض برنامه استفاده نماییم و فقط گریدهای پلانی و ارتفاعی را ایجاد مینماید.ما همواره

    با این گزینه کار میکنیم.

    منوی Define

    این منو نیز در بالای صفحه اصلی برنامه قرار گرفته است و دارای گزینه هایی برای تعریف مشخصات مصالح،

    مقاطع، سقفها و... میباشد.به شکل زیر توجه نمایید:











    پایان جلسه هفتم قسمت اول


  9. 5 کاربر مقابل از جاودشت عزیز به خاطر این پست مفید تشکر کرده اند .

    arch_1 (28.03.2012),fa22 (03.09.2015),nice_rooz (29.09.2012),sirousb (12.03.2012)

  10. Top | #10

    تاریخ عضویت
    28.01.2011
    عنوان کاربر
    عضو کارآمد
    ميانگين پست در روز
    0.16
    نوشته ها
    516
    تشکر ها
    1,932
    از این کاربر 1,824 بار در 556 ارسال تشکر شده است.
    سیستم عامل و مرورگر


    جلسه هفتم قسمت دوم



    خب... حالا به ترتیب هریک از منوها شرح میدهم.


    Material Properties: همان طور که از نام این گزینه مشخص است، این گزینه مربوط به تعریف

    مشخصات و ویژگیهایی مصالح
    میباشد.


    با انتخاب این گزینه پنجره ای به شکل زیر باز میشود:







    ابتدا قسمتهای مختلف پنجره فوق را بطور کلی شرح میدهم و بعد از آن جزئیات آن را توضیح میدهم:


    سمت چپ:

    Materials: در این قسمت نام مصالح تعریف شده نمایش داده میشوند.

    سمت راست:

    Add New Material: برای تعریف مصالح جدید از این گزینه استفاده میشود.

    Modify/Show Material: برای ویرایش و نمایش مصالح تعریف شده از این گزینه استفاده میشود.

    Delete Material: برای حذف مصالح تعریف شده از این گزینهاستفاده میشود.

    * توجه: برای تعریف یک ماده فولادی جدید بهتر است در پنجره راست،در قسمت Materials روی گزینه

    STEEL و برای تعریف یک ماده بتنی جدید روی CONC کلیک نماییم تا انتخاب شوند.با این کار مقادیر مربوط به

    پارامترهای فولاد و بتن بصورت پیش فرض در قسمتهای مربوطه (در ادامه نشان داده خواهد شد) وارد میشوند.

    *اگر بخواهیم ماده جدیدی به غیر از فولاد و بتن تعریف کنیم، میتوان رویOTHER کلیک کرده و ویژگهای مورد

    نظر را وارد نماییم.

    اکنون روی OTHER کلیک نمایید و سپس با فشردن دکمه Add New Material وارد قسمت تعریف

    مشخصات مصالح شوید.با این عمل پنجره ای به شکل زیر باز میشود:







    Material Name: در این قسمت یک نام اختیاری برای ماده مورد نظر انتخاب مینماییم.سعی کنید نامی انتخاب

    کنید که مرتبط به نوع ماده باشد.

    Type of Material: شامل Isotropic برای مصالح ایزوتروپ و Orthotropic برای مصالح غیر

    ایزوتروپ میباشد.

    * یادآوری:

    مصالح ایزوتروپ: در هر نقطه ویژگی مصالح در تمام جهت باهم برابر و ثابت است.فولاد و بتن در این گروه قرار

    دارند.

    مصالح غیر ایزوتروپ: در هر نقطه ویژگی مصالح در جهات مختلف متفاوت است.

    * اگر گزینه Orthotropicرا انتخاب نمایید، میبایست برای سه جهت x وy وz مشخصات را وارد نمایید.

    Analysis Property Data: در این قسمت آن دسته از مشخصات مصالح را که برای آنالیز مورد استفاده

    قرار میگیرد، وارد مینماییم.

    این پنجره خودش شامل قسمتهای زیر میباشد:

    Mass per unit Volume: جرم واحد حجم که همان جرم مخصوص میباشد.

    Weight per unit Volume: وزن واحد حجم که همان وزن مخصوص میباشد.

    * توجه: ( جرم مخصوص= وزن مخصوص تقسیم بر شتاب ثقل )

    تذکر: طبق مبحث ششم مقررات ملی جدول پ 6-1-2 جرم مخصوص بتن آرمه 250 کیلوگرم بر متر مکعب و جرم

    مخصوص فولاد نرمه 7850 کیلوگرم بر متر مکعب میباشد.

    Modulus of Elasticity: مدول الاستیسیته که برای فولاد 2.1E10 کیلوگرم بر متر مربع و برای بتن از

    رابطه زیر بدست می آید:






    در رابطه فوق fc بر حسب مگاپاسکال میباشد (صفحه 145 مبحث نهم ویرایش 1385)

    Coeff. of Thermal Expansion: ضریب انبساط حرارتی.به جز برای طراحی مخازن و برخی سوله ها،

    نیازی به استفاده از ضریب انبساط حرارتی نمیباشد.برنامه به طور پیش فرض تغییر درجه حرارت را صفر در نظر

    میگیرد، لذا نیازی به وارد نمودن این ضریب برای سازه های معمول نمیباشد.

    Shear Modulus: مدول برشی.برنامه این ضریب را از روی مقادیر ضریب پواسون و الاستیسیته محاسبه

    مینماید (طبق رابطه زیر):





    Display Color: رنگی که برای ماده مورد نظر انتخاب مینماییم.با کلیک بر روی قسمت نمایش رنگ، پنجره

    دیگری باز میشود که میتوان رنگ دلخواه را انتخاب نمود.


    Type of Design: این قسمت شامل سه گزینه Steel ، Concrete و None میباشد. با انتخاب هریک

    از گزینه های
    Steel یا Concrete در قسمت Design Property Data گزینه های جدیدی ایجاد

    میشوند.

    Design Property Data: در این قسمت پارامترهایی را که در فاز طراحی مورد استفاده قرار میگیرند به

    برنامه معرفی مینماییم.

    * توجه: برنامه ETABS، ساختمان با هر گونه مصالحی را میتواند تحلیل نماید اما فقط ساختمانهای فولادی و

    بتنی را میتواند طراحی نماید.

    *توجه: اگر در قسمت Type of Design گزینه Noneرا انتخاب نماییم، برنامه فقط سازه را تحلیل میکند.

    *توجه: اگر در صفحه Define Materials روی گزینه STEEL یا CONC کلیک نماییم و سپس گزینه

    Add New Material را انتخاب نماییم، قسمتType of Design از قبل انتخاب شده است و قابل تغییر

    نمی باشد.

    و اما توضیح قسمت مربوط به Design Property Data:

    ابتدا حالتی را توضیح میدهم که گزینه Steel را در قسمت Design Type انتخاب کرده باشیم.با این عمل

    گزینه های زیر را درقسمت
    Design Property Data خواهیم داشت:

    Minimum Yield Stress,Fy: تنش تسلیم فولاد که برای فولاد ST 37برابر با 2400 کیلوگرم بر سانتی

    متر مربع میباشد.

    Minimum Tensile Strength,Fu: تنش کششی فولاد که برای ST 37 برابر 3700 کیلوگرم بر

    سانتی متر مربع میباشد.

    Cost per unit Weight: قیمت واحد وزن آهن.کاربرد این گزینه در طراحی سقفهای کامپوزیت است که

    میتواند بر مبنای کمترین هزینه آن را طراحی نماید که ما با این گزینه کاری نداریم و عدد آن را تغییر نمیدهیم.


    اگر گزینه Concrete را در قسمت Design Typeانتخاب نماییم گزینه های زیر را درقسمت

    Design Property Data خواهیم داشت:

    Specified Conc Comp Strenght,fc: مقاومت فشاری بتن

    Bending Reinf. Yield Stress,fy: تنش تسلیم میلگردهای طولی (خمشی)

    Shear Reinf. Yield Stress,fys: تنش تسلیم آرماتورهای برشی (خاموت)

    Light Weight Concrete: از این گزینه برای طراحی سازه بر مبنای بتن سبک استفاده میشود.این گزینه

    برای ما کاربردی ندارد.

    Shear Strength Reduc. Factor: ضریب کاهش مقاومت بتن سبک.این گزینه زمانی فعال میشود که

    بتن سبک را انتخاب نموده باشیم.این گزینه نیز برای ما کاربردی ندارد.


    *توجه:







    *توجه مهم: در کلیه موارد فوق و در هنگام وارد نمودن اعداد مربوطه، حواستان به این نکته که چه واحدی را در

    ابتدای کار انتخاب نموده اید معطوف سازید و کلیه اعداد را بر همان مبنا وارد نمایید.در غیر اینصورت با نتایج

    عجیبی روبرو خواهید شد!




    پایان جلسه هفتم






  11. 4 کاربر مقابل از جاودشت عزیز به خاطر این پست مفید تشکر کرده اند .

    arch_1 (28.03.2012),fa22 (03.09.2015),Mehraz (13.03.2012)

صفحه 2 از 4 نخستنخست 1234 آخرینآخرین

علاقه مندی ها (Bookmarks)

علاقه مندی ها (Bookmarks)

مجوز های ارسال و ویرایش

  • شما نمیتوانید موضوع جدیدی ارسال کنید
  • شما امکان ارسال پاسخ را ندارید
  • شما نمیتوانید فایل پیوست کنید.
  • شما نمیتوانید پست های خود را ویرایش کنید
  •
اطلاعات تماس با نقش نگار
جهت ارتباط با مديریت نقش نگار می توانید از اطلاعات زیر استفاده نمایید .
Email : sirousb@gmail.com
Tell : 09101414214 سیروس برادران
کليه حقوق مادي و معنوي براي نقش نگار محفوظ مي باشد .
